Xamarin.Forms で SVG 画像を表示するには

Xamarin Xamarin.Forms

こんにちは。エクセルソフトの田淵です。

Apple の App Store のバッジが SVG でしたので、Xamarin.Forms アプリで SVG 画像を表示する方法を調べました。

SVG Control Plugin for Xamarin.Forms

www.nuget.org

今回はこちらを使いました。残念ながら UWP には未対応です。

このプラグインでは、PCL プロジェクトに「Embedded Resource（埋め込みリソース）」として SVG 画像をコピーする必要があります。そのため、App Store の SVG を含む、以下の 3つを参照してみます。（下2つはプラグインのサンプルアプリで使われていたファイルで GitHub にうまく参照できなかったので、png 画像で表示しています。）

App Store

https://devimages.apple.com.edgekey.net/app-store/marketing/guidelines/images/badge-download-on-the-app-store.svg

Cool Mask

f:id:ytabuchi:20170324144157p:plain:w150

Tiger

f:id:ytabuchi:20170324144217p:plain:w600

動作イメージ

f:id:ytabuchi:20170324144351p:plain:w600

コード

サンプルプロジェクトをアップしました。

github.com

基本的には、以下の作者のページのやり方を見ながらやってみました。

github.com

画像をダウンロード

最初に必要な画像をダウンロードし、Visual Studio／Xamarin Studio の PCL プロジェクトに追加します。今回は Resources フォルダを作成し、AppStore.svg、CoolMask.svg、Tiger.svg として保存しました。

プラグインインストール

NuGet から Xam.Plugins.Forms.Svg を追加します。

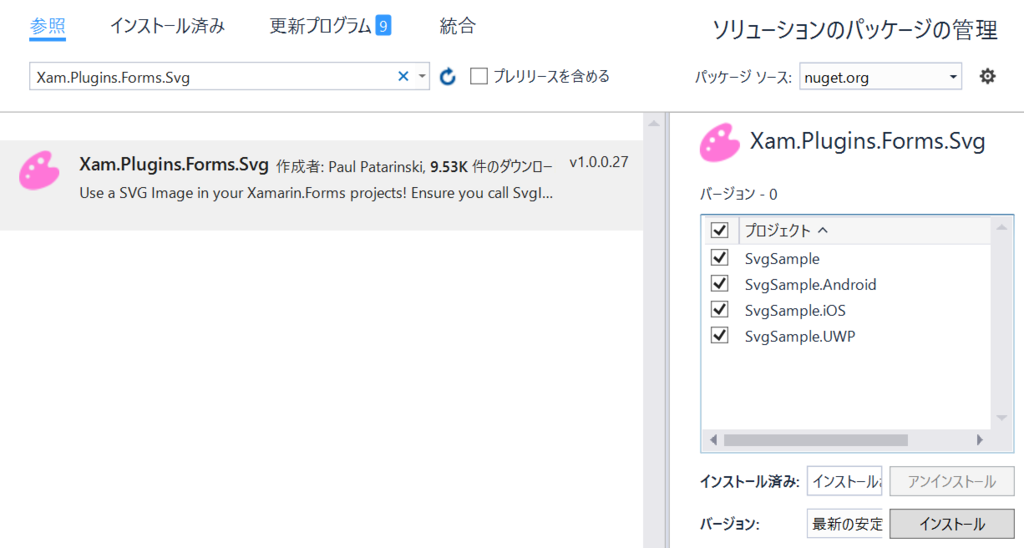

f:id:ytabuchi:20170324155919p:plain:w600

Init

作者の GitHub README にもあるように、Init() が必要です。

Xamarin.Forms.Init(); //platform specific init
SvgImageRenderer.Init();

各プロジェクトで Forms の Init の後に、SvgImageRenderer.Init(); を追加します。

C#

XAML は少し特殊な書き方なので、最初に C# からです。

var appStore = new SvgImage
{
    SvgPath = "SvgSample.Resources.AppStore.svg",
    SvgAssembly = typeof(App).GetTypeInfo().Assembly,
    WidthRequest = 135,
    HeightRequest = 40,
    HorizontalOptions = LayoutOptions.Center
};
var coolMask = new SvgImage
{
    SvgPath = "SvgSample.Resources.CoolMask.svg",
    SvgAssembly = typeof(App).GetTypeInfo().Assembly,
    WidthRequest = 100,
    HeightRequest = 100,
    HorizontalOptions = LayoutOptions.Center
};
var tiger = new SvgImage
{
    SvgPath = "SvgSample.Resources.Tiger.svg",
    SvgAssembly = typeof(App).GetTypeInfo().Assembly,
    WidthRequest = 300,
    HeightRequest = 300,
    HorizontalOptions = LayoutOptions.Center
};

Title = "SVG via CSharp";
Content = new ScrollView
{
    Padding = new Thickness(8),
    Content = new StackLayout
    {
        Children =
        {
            appStore,
            coolMask,
            tiger
        }
    }
};

SvgPath で PCL 内の画像のパスを指定して、SvgAssembly にはアプリ内のAssemblyを参照するように typeof(App).GetTypeInfo().Assembly を指定します。

XAML

Reflection を XAML で指定できないから（？）なのか、コードをバインドする形でファイルを参照します。

Assembly プロパティと、C# でも指定した各ファイルへのパスのプロパティを持つ ViewModel ファイルを作成します。

public Assembly SvgAssembly
{
    get { return typeof(App).GetTypeInfo().Assembly; }
}

public string AppStorePath
{
    get { return "SvgSample.Resources.AppStore.svg"; }
}
public string CoolMaskPath
{
    get { return "SvgSample.Resources.CoolMask.svg"; }
}
public string TigerPath
{
    get { return "SvgSample.Resources.Tiger.svg"; }
}

XAML でこの ViewModel をバインドして、その他の指定をしていきます。

アセンブリの参照が必要なので、今回は svg で xmlns:svg="clr-namespace:SVG.Forms.Plugin.Abstractions;assembly=SVG.Forms.Plugin.Abstractions" を追加して、ViewModel を参照して <svg:SvgImage を使用します。

<ContentPage.BindingContext>
    <local:SvgPageXamlViewModel />
</ContentPage.BindingContext>
<ScrollView Padding="8">
    <StackLayout>
        <svg:SvgImage SvgPath="{Binding AppStorePath}"
                        SvgAssembly="{Binding SvgAssembly}"
                        WidthRequest="135"
                        HeightRequest="40"
                        HorizontalOptions="Center"/>
        <svg:SvgImage SvgPath="{Binding CoolMaskPath}"
                        SvgAssembly="{Binding SvgAssembly}"
                        WidthRequest="100"
                        HeightRequest="100"
                        HorizontalOptions="Center"/>
        <svg:SvgImage SvgPath="{Binding TigerPath}"
                        SvgAssembly="{Binding SvgAssembly}"
                        WidthRequest="300"
                        HeightRequest="300"
                        HorizontalOptions="Center"/>
    </StackLayout>
</ScrollView>

いかがですか

f:id:ytabuchi:20170324144351p:plain:w600

こんな感じで表示されます。

作者のページにも書いてありますが、Android で VectorGraphics のサポートライブラリがあり、今後 SVG に移行するのかな？という感じです。特に Android のアイコンは SVG でアニメーションするやつとかあるし。

Android のサポートライブラリを使った書き方も調べてみたいですね。

Xamarin.iOS で SVG を表示する方法は @ticktackmobile さんがエントリーを書いてくださっているので参考にしてください。私が使ったライブラリではなく、NGraphics というライブラリを使用しています。

ticktack.hatenablog.jp

余談

<svg version="1.1" id="US_UK_Download_on_the" xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink"
     x="0px" y="0px" width="135px" height="40px" viewBox="0 0 135 40" enable-background="new 0 0 135 40" xml:space="preserve">
<g>
    <path fill="#A6A6A6" d="M130.197,40H4.729C2.122,40,0,37.872,0,35.267V4.726C0,2.12,2.122,0,4.729,0h125.468
      C132.803,0,135,2.12,135,4.726v30.541C135,37.872,132.803,40,130.197,40L130.197,40z"/>
    <path d="M134.032,35.268c0,2.116-1.714,3.83-3.834,3.83H4.729c-2.119,0-3.839-1.714-3.839-3.83V4.725
      c0-2.115,1.72-3.835,3.839-3.835h125.468c2.121,0,3.834,1.72,3.834,3.835L134.032,35.268L134.032,35.268z"/>

App Store バッジの SVG なんですが、最初の <path fill="#A6A6A6" が後ろの黒背景ですよね？色指定が灰色になっています。でも、Web では黒く表示される。Visual Studio でビルドした iOS／Android アプリも黒く。でも、Xamarin Studio でビルドしたやつだけ灰色なんですよね… なんでだろう？

f:id:ytabuchi:20170324165915p:plain:w600
